Весы автомобильные большегрузные ДИОГЕН ТВА

   Весы автомобильные ДИОГЕН ТВА предназначены для статических измерений массы автотранспортных средств путем полного заезда на грузоприемную платформу весов. Они находят применение в различных отраслях промышленности и сельского хозяйства.

   Весы выпускаются в нескольких модификациях отличающихся наличием одного или двух интервалов взвешивания, пределами допускаемой погрешности, наибольшим и наименьшим пределом взвешивания, дискретностью отсчета. Варианты исполнения весов отличаются типом и количеством применяемых весоизмерительных датчиков, способом установки весов (наземные или врезные), габаритными размерами и исполнением грузоприемной платформы (модульное или мостовое).У весов с наземным способом установки грузоприемное устройство находится над уровнем земли. Для заезда на весы требуется изготовление въездных пандусов (бетонных, металлических или насыпных). У весов с врезным способом установки грузоприемное устройство устанавливается в заранее подготовленный котлован на уровне земли. Преимуществом такого способа установки весов является сокращение занимаемого весами места, упрощение заезда взвешиваемого автомобиля. Однако при этом значительно увеличиваются затраты на строительство фундамента и организацию дренажа.

   Конструктивно весы состоят из грузоприемного устройства и устройства обработки и индикации результатов взвешивания. Грузоприемное устройство опирается на комплект весоизмерительных тензорезисторных датчиков. Устройство обработки и индикации результатов взвешивания  состоит из весового терминала для подключения датчиков.  Имеется возможность подключения  к весовому терминалу компьютера со специализированным программным обеспечением и принтера для распечатки результатов взвешивания.

   Весы выпускаются по ГОСТ 29329 и техническим условиям ТУ 4274-003-73403527-2007

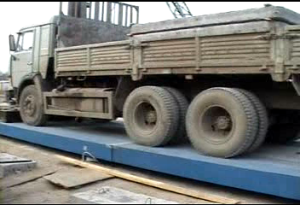

ТВА60-15-2(наземные)

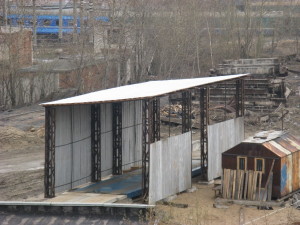

ТВА60-18-1(врезные)



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕСОВ ДИОГЕН ТВА

   Обозначение модификаций ДИОГЕН ТВА-ВМ-А-С, где

      ДИОГЕН ТВА – обозначение типа;

      В – наибольший предел взвешивания (НПВ - для одноинтервальных весов или

      НПВ2 – для двухинтервальных весов), т;

     М – для весов с двумя интервалами взвешивания;

     А – длина платформы, м;

     С – способ установки, наземный (2) или врезной (1);



1 Класс точности весов по ГОСТ 2932 :           средний

2 Значения наибольшего (НПВ) и наименьшего (НмПВ) пределов взвешивания, дискретности отсчета (d) и цены поверочного деления (е), пределов допускаемой погрешности для одноинтервальных весов приведены в (таблице 1)

Модификация

НПВ, т

НмПВ, т

Дискретность отсчета (d) и цена поверочного деления (е), кг

Пределы допускаемой погрешности при поверке, кг

В интервалах взвешивания

первичной

периодической

 ДИОГЕН ТВА-40

40

0,2

10

От 0,2 т до 5 т вкл

±5

±10

Св. 5 т до 20 т вкл.

±10

±20

Св. 20 т до 40 т вкл

±15

±30

 ДИОГЕН ТВА-60

60

0,4

20

От 0,4 т до 10 т вкл

±10

±20

Св. 10 т до 40 т вкл

±20

±40

Св. 40 т до 60 т вкл.

±30

±60

3 Значения наибольших (НПВ1/НПВ2) и наименьшего (НмПВ) пределов взвешивания, дискретностей отсчета (d1/d2) и цен поверочных делений (е12), пределов допускаемой погрешности для двухинтервальных весов приведены в (таблице 2)

Модификация

НПВ1 / НПВ2, т

НмПВ, т

Дискретности отсчета (d1/d2) и цены поверочных делений (е12), кг

Пределы допускаемой погрешности при поверке, кг

В интервалах взвешивания

первичной

периодической

 ДИОГЕН ТВА-50М

25/50

0,4

10/20

От 0,4 т до 5 т вкл

±5

±10

Св. 5 т до 20 т вкл.

±10

±20

Св. 20 т до 25 т вкл.

±15

±30

Св. 25 т до 40 т вкл.

±20

±40

Св. 40 т до 50 т вкл.

±30

±60

 ДИОГЕН ТВА-60М

30/60

0,4

10/20

От 0,4 т до 5 т вкл

±5

±10

Св. 5 т до 20 т вкл.

±10

±20

Св. 20 т до 30 т вкл.

±15

±30

Св. 30 т до 40 т вкл.

±20

±40

Св. 40 т до 60 т вкл.

±30

±60

4 Габаритные размеры и масса грузоприемного устройства приведены в (таблице 3)

Обозначение весов

Длина, м

Ширина, м

Масса, т

 ДИОГЕН ТВА-40-15-1

15

3

8,5

 ДИОГЕН ТВА-40-15-2

3,2

8,0

 ДИОГЕН ТВА-50М-15-1

15

3

9,0

 ДИОГЕН ТВА-50М-15-2

3,2

8,5

 ДИОГЕН ТВА-60М-15-1

15

3

9,5

 ДИОГЕН ТВА-60М-15-2

3,2

9,0

 ДИОГЕН ТВА-50М-18-1

18

3

13,5

 ДИОГЕН ТВА-50М-18-2

3,2

13,0

 ДИОГЕН ТВА-60М-18-1

18

3

13,5

 ДИОГЕН ТВА-60М-18-2

3,2

13,0

 ДИОГЕН ТВА-60-21-1

21

3

14,5

 ДИОГЕН ТВА-60-21-2

3,2

14,0

 ДИОГЕН ТВА-60-24-1

24

3

16,5

 ДИОГЕН ТВА-60-24-2

3,2

16,0

5 Пределы допускаемой погрешности ненагруженных весов после применения устройства установки на нуль, кг:          ±0,25е

6 Порог чувствительности, кг:          1,4 d

7 Диапазон устройства выборки массы тары, т:           до НПВ

8 Пределы допускаемой погрешности для нагрузок нетто при работе устройства выборки массы тары должны соответствовать пределам допускаемой погрешности, приведенным в таблицах 1 и 2 (см. выше).

9 Диапазон рабочих температур, °С

      для грузоприемного устройства:

           с датчиками С16А, RС3:          от минус 50 до +50

           с датчиками C16i, RС3D:         от минус 40 до +40

      для устройства обработки и индикации:       от минус  10 до +40

10 Электропитание от сети переменного тока:

      напряжение питания, В:         от 187 до242

      частота питания, Гц:              от 49 до 51

11 Потребляемая мощность, ВА, не более:          .200

12 Класс защиты от проникновения пыли и влаги для датчиков:            IP68

13 Вероятность безотказной работы  за 1000 часов:                                   0,92

14 Средний срок службы, лет:                   10



КОМПЛЕКТНОСТЬ

Наименование

Количество, шт

 Грузоприемная платформа

1

 Весоизмерительные тензорезисторные датчики с узлами встройки

4, 6 или 8 в зависимости от варианта исполнения

 Устройство обработки и индикации

1

 Руководство по эксплуатации

1



ПОВЕРКА

Поверка весов проводится по ГОСТ 8.453-82 «Весы для статического взвешивания. Методы и средства поверки».

Межповерочный интервал – 1 год.
